功能特點
☆ 發射功率 20W，高接收靈敏度-120dbm。
☆ 接收電流<100mA，20W: 發射電流<8A。
☆ 調制方式：GMSK，載頻頻率 230MHz。
☆ 基于 GMSK 的調制方式，采用高效通信協議，在信道誤碼率為 10 -2 時，可得到實際誤碼率 10 -5 ～
10 -6 。
☆ 采用數字頻率合成技術，雙鎖相環及雙 VCO，發射啟動時間小于 8ms，大大優于國標規定的
100ms 要求；數據延時最短達 25ms。
☆ 在視距情況下，天線高度>8 米，可靠傳輸距離 10Km 以上。
☆ 提供透明的數據接口，能適應任何標準或非標準的用戶協議。自動過濾掉空中產生的噪音信
號及假數據（所發即所收）。
☆ JZX2303 型電臺標準配置提供 64 個信道，滿足用戶多種通信組合方式的需求。JZX2303 電臺
可提供空中 9600bps、19200bps 二種通信波特率，串口可提供 4800bps、9600bps、19200bps、
38400bps、57600bps、115200bps 六種接口波特率，并且無線傳輸速率與接口波特率成正比，
以滿足客戶設備對多種波特率的需要。
☆ 在串口與空中相同速率下最大一次傳輸數據量可達 50K 字節。
☆ 即使是半雙工通信，用戶也無需編制多余的程序，只要從接口收/發數據即可，其它如空中
收/發轉換，網絡連接，控制等操作，電臺能夠自動完成。
☆ 采用高性能單片處理器，外圍電路少，可靠性高，故障率低。
☆ 看門狗監控內部功能，改變了傳統產品的組織結構，提高了產品的可靠性。
主要技術指標
1、綜合指標
頻率范圍：223~236MHZ
信道間隔：25KHz
頻率穩定度：+2.5PPM
調制方式：GMSK
空中傳輸速率： 9600/19200bps
信道數：64 個
天線阻抗：50Ω
環境溫度：-30～70°C
濕度：10-90%相對濕度，無冷凝
重量：850g（含天線接口）
體積：165mm×95mm×40mm
2、接收機指標
接收靈敏度： -120dBm
鄰道選擇性： ≥65dB
調制信號頻偏： ≤±5.0KHz
雜波及鏡像抗擾性: ≥70dB
互調抑制比：≥65dB
3、發射機指標
射頻輸出功率：20W
鄰道抑制比： ≥65dB
收發轉換時間：<10ms
4、RS-232 接口
速率：4800/9600/19200/38400/57600/115200bps
數據流：1 位起始位、8 位數據位、校驗位可選、1 位停止位
5、電源
直流供電，電壓：10～13.5V，典型值 12.8V
6、功耗
接收守候電流：≤100mA
發射時整機工作電流： ≤8A

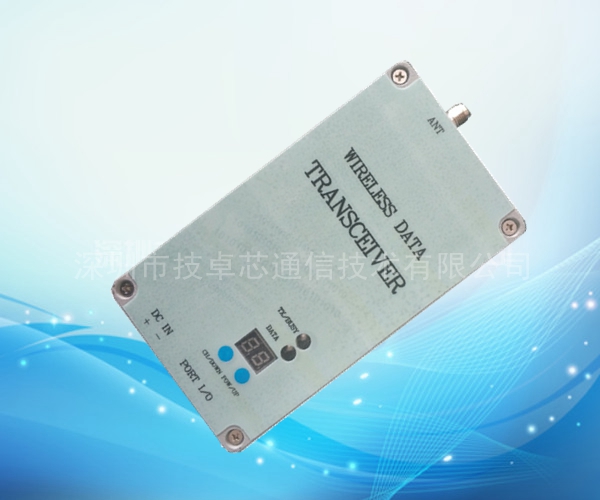

JZX2303大功率高速數傳電臺
