功能特點

☆  發射功率5W，高接收靈敏度-128dbm。

☆  接收電流<100mA，5W: 發射電流<2A。

☆  調制方式：LORA，載頻頻率230MHz。

☆  基于LORA 的調制方式，采用高效通信協議，在信道誤碼率為10^-2時，可得到實際誤碼率10^-5～10^-6。

☆  在視距情況下，天線高度>8米，可靠傳輸距離10Km以上。

☆  提供透明的數據接口，能適應任何標準或非標準的用戶協議。自動過濾掉空中產生的噪音信號及假數據（所發即所收）。

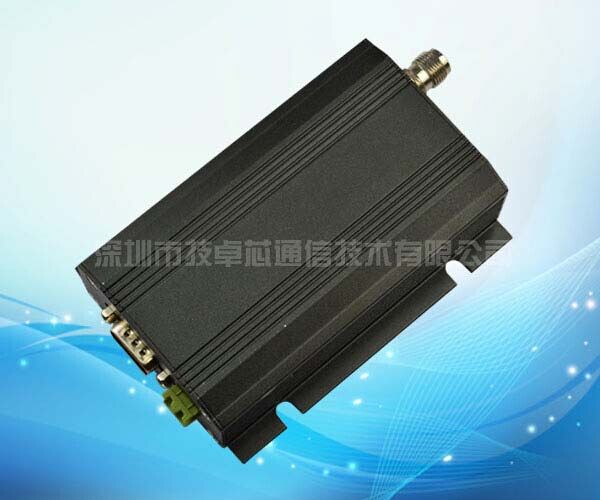

☆  JZX2302型電臺標準配置提供64個信道，滿足用戶多種通信組合方式的需求。JZX2302電臺可提供空中1200bps、 4800bps、 9600bps、19200bps、38400bps五種通信波特率，串口可提供1200bps、 4800bps、9600bps、19200bps、38400bps、57600bps、115200bps七種接口波特率，并且無線傳輸速率與接口波特率成正比，以滿足客戶設備對多種波特率的需要。

☆  在串口與空中相同速率下最大一次傳輸數據量可達5K字節。

☆  即使是半雙工通信，用戶也無需編制多余的程序，只要從接口收/發數據即可，其它如空中收/發轉換，網絡連接，控制等操作，電臺能夠自動完成。

☆  采用高性能單片處理器，外圍電路少，可靠性高，故障率低。

☆  看門狗監控內部功能，改變了傳統產品的組織結構，提高了產品的可靠性。

主要技術指標

1、綜合指標

      頻率范圍：223~236MHZ

      信道間隔：500KHz

      頻率穩定度：+2.5PPM

      調制方式：LORA

      空中傳輸速率： 1200/4800/9600/19200/38400bps

      信道數：64個

      天線阻抗：50W

      環境溫度：-30～70°C

      濕度：10-90%相對濕度，無冷凝

      重量：300g（含天線接口）

      體積：131mm×80mm×55mm

2、接收機指標

      接收靈敏度：  -128dBm

      鄰道選擇性：  ≥65dB

      調制信號頻偏： ≤±5.0KHz (1200bps)

      雜波及鏡像抗擾性: ≥70dB

      互調抑制比：≥65dB

3、發射機指標

      射頻輸出功率：5W

      鄰道抑制比：  ≥65dB

      收發轉換時間：<10ms

4、RS-232接口

      速率：1200/2400/4800/9600/19200/38400/57600/115200bps

      數據流：1位起始位、8位數據位、校驗位可選、1位停止位

5、電源

      直流供電，電壓：9～15V，典型值12.8V

6、功耗

       接收守候電流：≤100mA

    發射時整機工作電流：  ≤2A
