一、JZX878無線數傳電臺基本組成
       JZX878由發射機、接收機、鎖相環、基帶處理及調制解調器、CPU、RS-232 接口等組成。

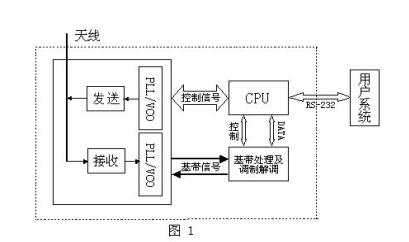

       如圖所示，各組成部分的基本功能如下：
       1.發射機：將基帶信號調制到射頻上，并進行功率放大。
       2.接收機：將收到的射頻信號進行解調、放大還原成基帶信號。
       3.鎖相環：為發射機和接收機提供高穩定度的標準射頻信號。
       4.基帶處理及調制解調：對基帶信號進行濾波、放大整形、調制解調等處理。
       5.CPU：完成控制運行、參數設置、數據處理，接口控制等功能。
       6.RS-232 接口：完成與用戶終端設備的數據交換。

二、功能特點
1.發射功率與高接收靈敏度
       發射功率 5W/8W，高接收靈敏度-123dbm。
2.低功耗
       接收電流<45mA，5W: 發射電流<1.5A ；8W:發射電流<3A。
3.頻段工作頻率
       調制方式：GFSK，載頻頻率433MHz。
4.高抗干擾能力和低誤碼率
       基于 GFSK 的調制方式，采用高效通信協議，在信道誤碼率為10-2時，可得到實際誤碼率10-5～10-6。
5.傳輸距離遠
       在視距情況下，天線高度>8米，可靠傳輸距離10Km以上。
6.透明的數據傳輸
       提供透明的數據接口，能適應任何標準或非標準的用戶協議。自動過濾掉空中產生的噪音信號及假數據（所發即所收）。
7.多信道，多速率
       JZX878 型電臺標準配置提供16個信道，滿足用戶多種通信組合方式的需求。JZX878A 型電臺可提供 1200bps、2400bps、4800bps 多種通信波特率，JZX878B型電臺可提供1200bps、2400bps、4800bps、9600bps、19200bps、38400bps多種通信波特率，并且無線傳輸速率與接口波特率成正比，以滿足客戶設備對多種波特率的需要。
8.高速無線通訊和大的數據緩沖區
       空中速率大于串口速率時可連續傳輸無限大的數據，空中速率小于或等于串口速率時，一幀可傳輸 512 字節的數據。
9.智能數據控制，用戶無需編制多余的程序
       即使是半雙工通信，用戶也無需編制多余的程序，只要從接口收/發數據即可，其它如空中收/發轉換，網絡連接，控制等操作，電臺能夠自動完成。
10.高可靠性，體積小、重量輕
       采用高性能單片處理器，外圍電路少，可靠性高，故障率低。
11.看門狗實時監控
       看門狗監控內部功能，改變了傳統產品的組織結構，提高了產品的可靠性。
