JZX835A/B微功率無線自組網模塊介紹

文章來源：本站人氣：3030發表時間：2018-01-17【小中大】

一、產品系統圖
       835 點對多點系統圖：
       結合 JZX835 的特殊功能，用戶在進行點對多點時通信時，可構建下圖所示的系統。
       1、在 JZX835 作為中心使用時，其本身 ID 號應設為 0。節點可以依次順序進行設置，如（1、2、3、4------20 號）。
       2、PC 軟件采用節點地址輪詢的方式進行通訊，節點輪詢間隔時間為 1S。

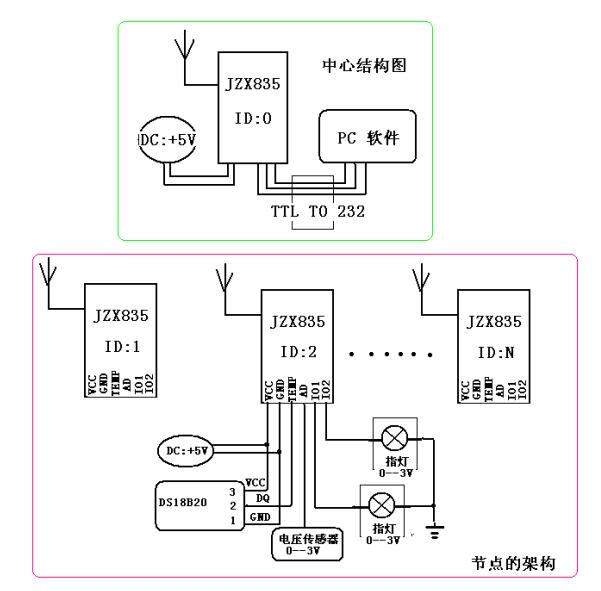

中心結構圖和節點的構架

二、產品接線方式
       2.1 網絡組成：JZX835 組網模塊由一個中心與若干個節點組成。中心模塊為JZX835B，使用時直接與電腦串口對接，通過與之配套的上位機軟件進行操作；節點模塊為JZX835A，使用時直接與用戶設備對接。
       2.2 接口類型：中心模塊 JZX835B 提供串行接口，包含 RS485、TTL、RS232 三種接口；節點模塊 835A 僅提供 TTL 接口類型。TTL 接口高電平為 3.3V。而由于電腦自帶 RS232端口，所以 835B 一般訂購 RS232 接口。
       2.3 接線方式：JZX835B 接口采用 9 針 DB9 頭

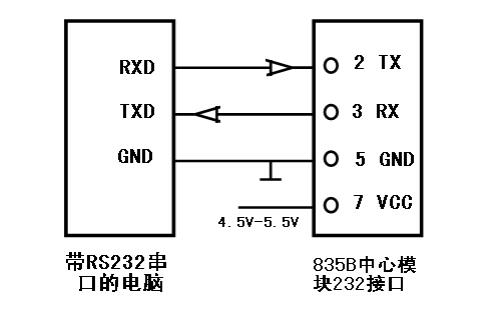

835B 中心模塊與 PC 機的連接
835B 中心模塊與 PC 機的連接

       注意：JZX835B 中心模塊為 485 或 TTL 接口方式時，在與 PC 連接時必須加 485/TTL 轉 RS232的轉換器，并且轉換器必須供電。如果模塊為 RS232 接口時，則直接和電腦串口對接，不需要加轉換器。

JZX835A 接口采用 9 針排針插座

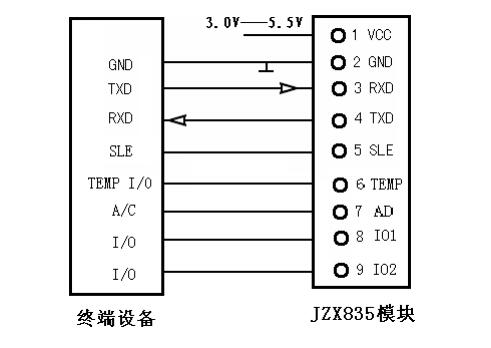

835A 節點模塊與用戶終端設備的連接
無線自組網模塊與用戶終端設備連接

       注意：模塊的 SLE 腳懸空或高電平時，模塊處于休眠狀態。SLE 腳是低電平，模塊處于正常工作狀態。

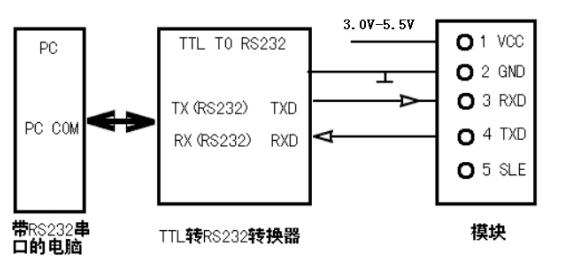

835A 節點模塊與 PC 機的連接

835A 節點模塊與 PC 機的連接


       注：835A 節點模塊僅采用 TTL 接口，與 PC 機連接時必須加 TTL 轉換 RS232 的轉換器。且轉換器要供電。
