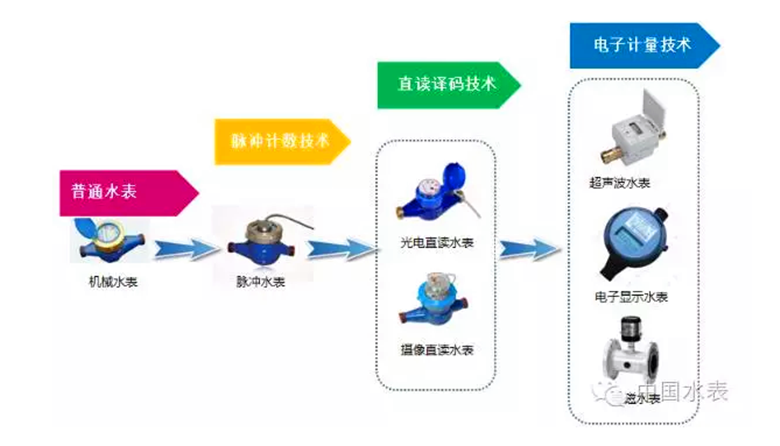

一、智能水表機電轉換技術發展歷程

      上世紀九十年代中期，國內出現了以干簧管為代表的脈沖轉換式水表實現機電轉換。該技術理論存在脈沖累積誤差；在現場應該方便存在外部磁場干擾和水管抖動產生錯誤脈沖的問題，后期行業采用霍爾元件替代干簧管以降低外磁干擾和防抖動。國外多采用無磁傳感的方式實現脈沖累積過程，有效的降低了外部磁場的干擾。2000年-05年，百花齊放時代，出現了光電直讀技術、攝像式直讀技術，電阻觸盤式技術，其中光電走讀技術也產生了透射式、對射式，反射式等類型。2006年-2012年，市場對一些不成熟的產品進行了淘汰，電子遠傳水表開發更趨理性，更強調穩定和可靠，計數要求準確。在大面積使用過程中光電式對射直讀技術和產品趨于成熟并得到了用戶的一致認可。隨著客戶對水表計量精度要求的提高，原有的機械計量技術已經不能滿足用戶的需求，電子計量技術得到了快速的發展，目前超聲計量技術、電磁計量技術、速度感應技術已經應用到水流量計量產品中，在始動流量、量程比、計量精度方面相比傳統的機械計量技術有較大的優勢。

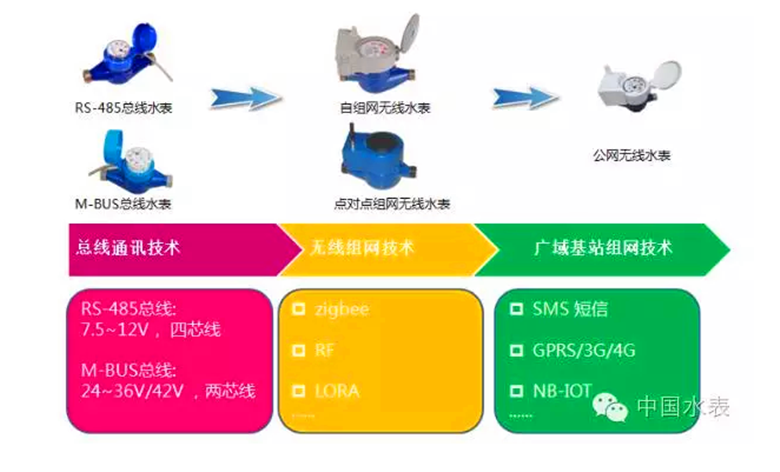

二、智能水表通訊技術發展歷程

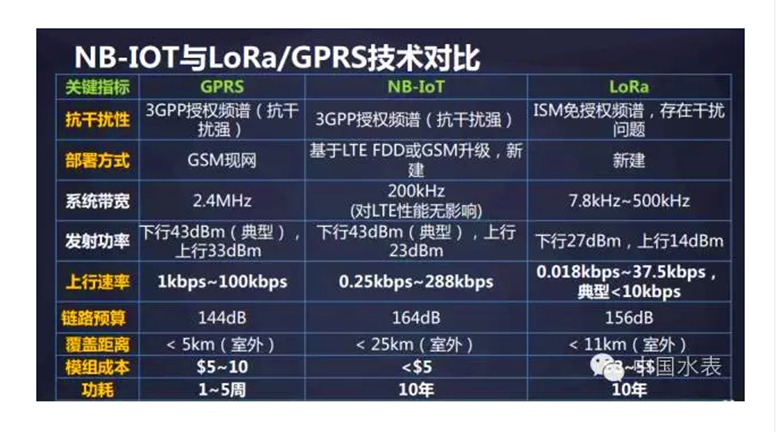

     上世紀九十年代末，國內智能水表行業借鑒電表、安防等行業經驗，采用RS-485 國際標準總線通訊技術來解決自動抄水表功能。2007年左右國內部分智能水表企業開始在歐洲Mini-BUS 的總線電路進行修改后產生了國內的M-BUS 總線電路，但各企業的M-BUS 總線電平處理方式有細微差別，各廠家的產品之間兼容性較差?？偩€制通訊技術方案由于存在大量工程布線工作，所以主要用于新建樓盤和小區，必須在弱電建設時介入預留布線管道。對于舊小區改造等不方便布線的環境不適用。2010年左右，隨著智能抄表在水行業的廣泛應用，部分城市除了新建樓盤采用智能水表，周期更換項目也開始采用智能水表。舊小區無法布線原有總線制通訊方案的弊端暴露出來。在這種背景下小無線通訊技術開始在智能水表上應用，從早期的 Zigbee 到 RF(FSK)、 LORA。無論哪種小無線在實際應用過程中都無可避免出現信號干擾、穿透能力有限，無法保證無線水表大面積應用過程中信號的有效覆蓋和通訊穩定性。2013年左右，隨著中移物聯網成立并推出物聯網卡業務，GPRS流量費用得到了大幅下降，原來只用在集中器類設備上的GPRS 技術開始向智能水表終端轉移。2014年三川水表、興源儀表推出物聯網水表，將智能水表在水司應用趨向于簡單化，供水公司可以像普通水表一樣去安裝和維護。為周期更換水表業務提供了一種更簡便的智能化手段。但是也存在一些問題，第一，由于水表安排位置一般在角落或者是比較密閉的管道井，部分水表的位置基站信息并不好，在大面積使用過程中總會碰到一些點信息不好無法保證通訊穩定性。第二，采用GPRS 模塊通訊功耗過大，無法進行實時雙方通訊，只能采取定向喚醒通訊的方式。2015年隨著華為在歐洲商用NB-IOT成功，華為與三大運營商簽訂了NB-IOT技術在中國商用的戰略計劃，NB-IOT將在未來的物聯網層面上取代現有的GPRS 通信網絡。華為在NB-IOT技術宣傳中提及的更強的穿透能力、覆蓋能力、與LORA相當?shù)牡凸囊苍S能解決上述GPRS 的問題，但我們認為NB-IOT畢竟是基于廣域的網絡，很難保證每一個角落的信號覆蓋和通訊可靠性。

三、基于物聯網的水務數據采集整體方案

   在第二點中分析各種通訊技術的特點和其在實際應用過程中的優劣勢，我們可以看到不管哪一種通訊技術都不能解決水務數據采集所有問題，所以需要綜合各種技術特點針對不同應用環境采用不同通訊方案。

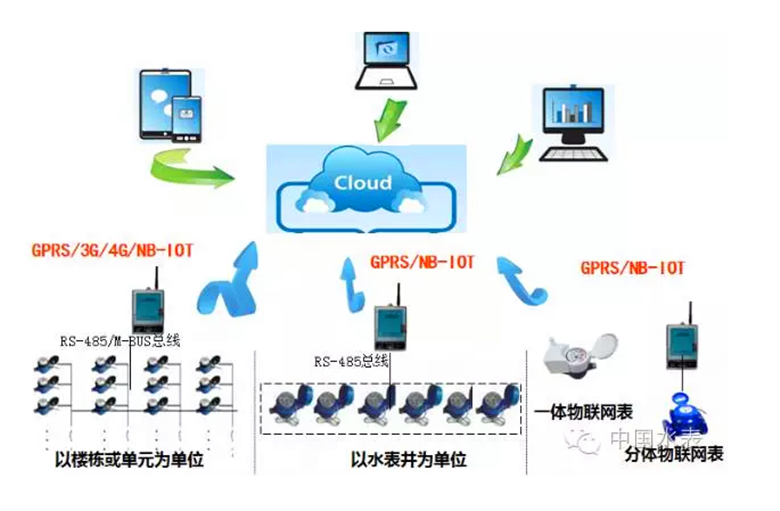

   以下是整體采集方案的系統架構圖，總共分為三種通訊方案，根據應用現場可以采用這三種方案搭配來解決現場應用問題。

      系統分為：數據采集層、云數據中心、應用平臺三部分。

      數據采集層：包括數據采集設備和智能水表，共三種具體的采集方案適用于不同的現場環境。

      云數據中心：完成與設備和智能水表的通訊、設置和控制等功能。

      應用平臺：對采集回來的數據根據客戶業務進行管理，對數據進行分析和統計以及數據展示，并預留其它應用軟件的接口，如營業收費軟件接口。

3.1 采集方案

     智能抄表方案一般來說由智能水表、采集設備、現場工程三部分組成，其中設備調試與現場工程是復雜的。

  物聯網的采集方案基于GPRS或NB-IOT的基站網絡通訊技術，同時考慮了水務的應用環境具有幾個特點：

  a. 最大的特點是最大限度的減少了現場工程量和設備調試工作，使客戶應用智能水務的過程更加便捷。

  b. 采用運營商專用M2M 芯片，通過運營商專網通訊，專網傳輸可靠、數據保密性強，同時產品中包括生命同期內通訊費用，無需再單獨辦理SIM 和繳納流量費用。

  c. 客戶可以自行通過后臺定義抄表頻次和數據上傳頻次，用于滿足不同水務業務的需求。

物聯網采集方案共分為三種：

   1. 物聯網水表，根據現場安排環境又可分為一體式物聯網水表和分體式物聯網水表。

   一體式物聯網水表，安裝使用簡單，用戶可以像使用普通水表一樣安裝使用，沒有任何現場工程，適用于安裝在地面以上手機信號較好的環境?？梢杂糜谛陆ㄐ^(qū)和舊改小區； 特別適用于舊小區改造、別墅區、綠化用表、快速干道表等水表相對分散的環境。

   分體式物聯網水表是針對水表安裝在地面以下或者是水表安裝相于密閉的空間，信號不好，通過分體式的安裝將通訊部件移到地面以上或有信號的地方，這樣就不用改變水表安裝位置來解決信號問題。比較常見的應用環境為大口徑水表和綠化水表。

   兩種產品都采用電池供電，使用壽命6年，客戶可以根據需求自行在后臺設備抄表的頻次和數據上傳頻次。

   目前兩種產品上行采用GPRS 通訊，后續NB-IOT 網絡架設完成后即可切換成NB-IOT通訊。

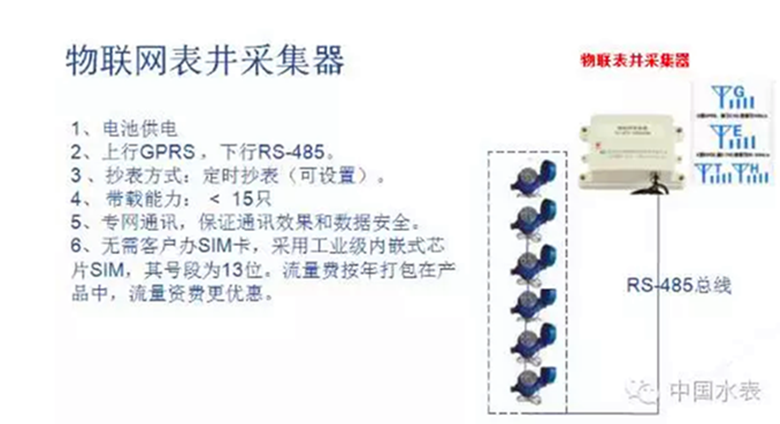

   2. 物聯網表井采集方案，利用一個物聯采集設備把一個表井的水表通過總線連起來完成水表的數據采集和通訊控制功能。這種方案最大限度的最少了現場工程量，可以用于新建小區，但更適合各種老舊小區改造，省去了絕大部分的布線工程又降低了成本。

 物聯網表井采集方案主要解決兩個問題：

    a. 表井密閉，井內信號不好，通過將設備安裝表井外解決信號問題。

    b. 相對單表物聯網產品成本更低，更適合集中樓盤大面積推廣。

    目前產品上行采用GPRS 通訊，后續NB-IOT 網絡架設完成后即可切換成NB-IOT通訊。

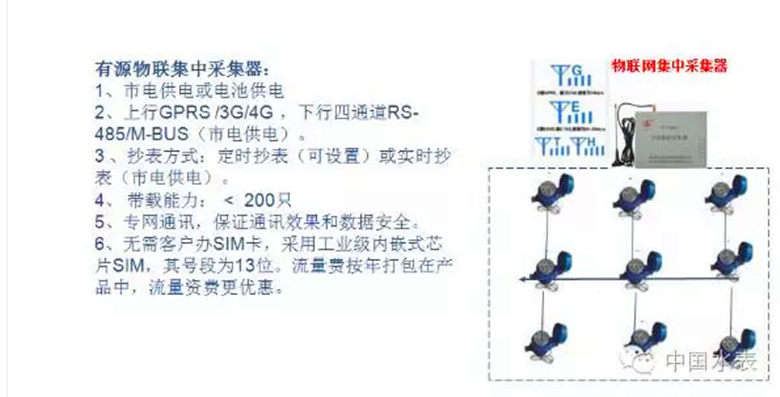

    3. 單元采集方案，利用一個物聯網采集設備把一個單元或一棟樓的水表通過總線連起來完成水表的數據采集和通訊控制功能。適用于新建小區，以管道井為單元，最大限度的兼顧了成本與工程量，建議盡量不要跨單元施工。

  目前產品上行采用GPRS 通訊，后續NB-IOT 網絡架設完成后即可切換成NB-IOT通訊。

   4. 以上方案之所以叫物聯網采集方案是因?yàn)?，以上的方案中使用網絡及模組是由運營商提供專用的通訊模塊、工業級M2M貼片卡、專用網絡，區別于市面上普通的通訊模塊、**式的手機SIM卡和2G手機網絡。比如：工業級芯片卡是直接嵌入在GPRS模塊里面的，使用壽命12年，不用擔心松動、表面氧化等情況，專用網絡傳輸可靠、數據保密性強，不用擔心電話高峰期網絡“堵車”。
