深圳技卓芯集無線傳輸模塊研的發、生產、銷售于一體，下面為大家介紹它的工作原理。無線傳輸模塊的發射與接收主要采用nRF401作為主工作核心，nRF401是工作在433MHz ISM頻段的單片無線收發芯片。nRF401最大傳輸速率為20kbps，可以和各種單片機和微控制器連接，控制簡單方便。配合簡單的通信協議，就可以使用nRF401實現無線數據傳輸。采用點對多點半雙工通信機制，設計一個簡單有效的通信協議，實現對所采集到的數據進行有效傳送。

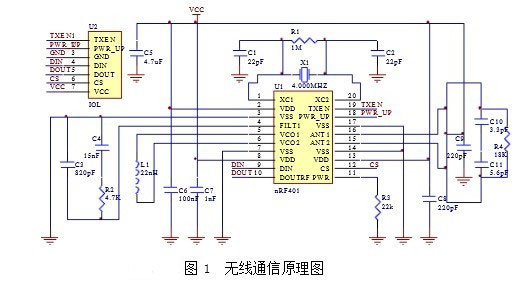

　　最簡單的多機通信方式就是使用串行通信，所以使用單片機串行口配合nRF401芯片，就可以實現簡單有效的點對多點通信。其工作原理圖如圖1所示

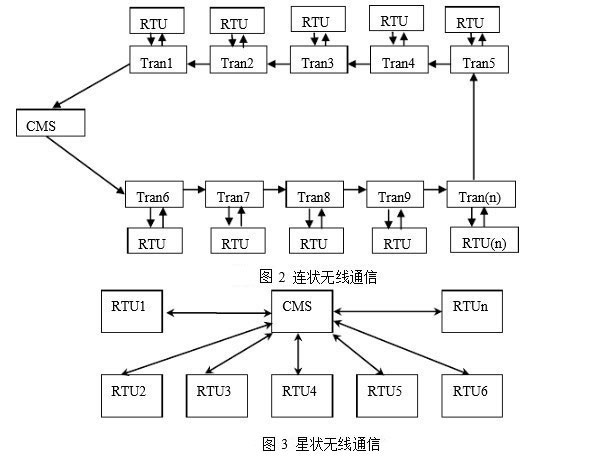

常用的點對多點通信方式有星狀和鏈狀兩種。如圖2系統由一臺中央監控設備CMS (Central Monitoring System)和多臺遠程終端設備MRTU(Multiple Remote Termial Unit)構成點對多點多任務無線通信系統。在中央監控設備CMS與遠程終端RTU(Remote Termial Unit)之間用多臺中轉設備Tran作為中轉站，以便起到暫存數據和延伸距離的作用。中轉站之間，以單向通信方式進行傳遞數據。如圖3系統由一臺中央監控設備CMS和多臺遠程終端設備MRTU構成點對多點多任務無線通信系統。

所以采用星狀點對多點通信方式，以一臺主機為中心，多臺分機各自獨立的方法，即使其中一臺分機不能正常工作，也不會影響其它分機，不像鏈狀點對多連狀無線通信那樣只要一臺分機停止工作系統就無法運行，使系統更加穩定。
