一、前言

       目前國家全面推動產業戰略轉型的規劃，能源的管理與利用也越來越變的重要，并納入了國家重點項目之中，同時隨著人工成本高的上升以及國家提出的經濟增長方式的轉變，針對燃?xì)獗碇悄芑牟杉c管理提出了更高的要求，融入物聯網時代實現智能有效的管理已成必然！

      本著國家能源的管理與利用大戰略的發展方向，針對無線智能燃?xì)獬恚宜疽蔡岢隽俗约旱陌l(fā)展方向——LORA 擴頻無線燃?xì)獗砑到y(tǒng)。

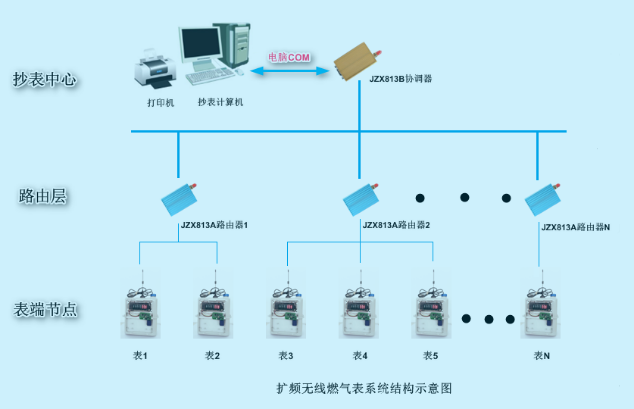

二、系統結構示意圖

三、系統組成簡介

       JZX81X網絡是專為燃?xì)獗砑_(kāi)發的無線擴頻組網系統，網絡采用穩定MESH和STAR復合網絡結構，組網及抄表速度快，成功率高。網絡最大的特點在于節點模塊采用超低功耗運行，在燃?xì)獗碚麄€(gè)設計運行生命周期內無需更換電池。

       無線組網模塊采用擴頻通信技術，網絡工作于433MHZ或490MHZ頻段，由中心協調器JZX813B、路由器JZX813A、無線網絡節點模塊JZX815組成，適用于市面上各種主流燃?xì)獗怼?/p>

       JZX81X抄表系統和傳統抄表系統有著巨大的優勢。傳統抄表系統采用單次訪問抄表方案。比如說用戶要抄500個表，傳統抄表系統是依次從1號開始抄表，然后連續依次抄到500號表。假設每塊表抄要2S，那么500號就要等到1000S才能抄到它。這樣500號耗時耗電。而JZX81X抄表系統采用一次性批量訪問抄表。一次批量訪問20個電表。只需要500/20=25S就能把500個表的數據抄表完，同時最后面500號表也只要25S就可以休眠?？焖偈‰?。JZX81X抄表系統采用先進獨創批量上傳零沖突算法。保證抄表成功率高達99%。

       JZX81X抄表系統中路由層和無線節點層都采樣休眠方式。即休眠電流是3uA.即整個系統超低功率都可以用電池供電。1節3.6V/3.6AH ER18505鋰電池可以使用7年以上。

      JZX81X抄表系統自身配有功能集全，操作簡單的上位機軟件。用戶無需去了解復雜表規約，就可以輕松使用整個系統。

四、系統組成主要分為四部分

        A、抄表中心：抄表中心即系統管理層，主要用于下發抄表命令和接收表端返回的抄表數據。其組成由計算機上位機抄表監控軟件和JZX813B中心協調器模塊組成。

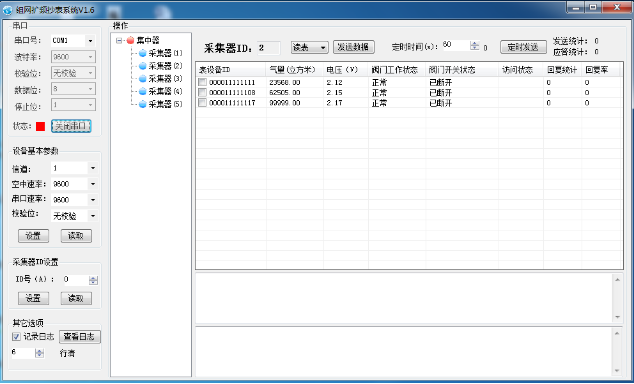

      （1）上位機抄表監控軟件：主要用于用戶表信息的登記以及抄表遠程通訊系統路徑的建立，抄表監控軟件如下圖：

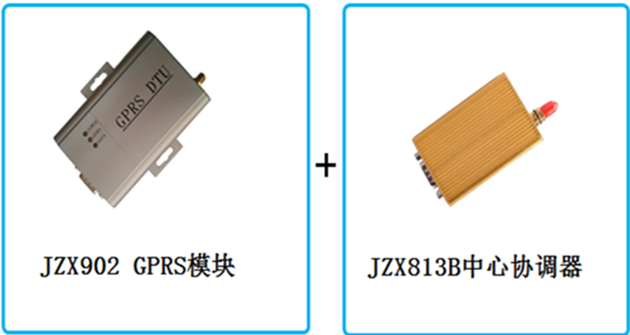

       （2）JZX813B協調器：是自組網抄表系統中的主控模塊。抄表系統中所有的路由器、節點終端都要聽命于中心協調器。JZX813B協調器是命令的發布者，應用中，其可以直接和電腦抄表監控軟件對接完成抄表任務，也可以與GPRS模塊對接達成遠程抄表監控任務。在整個抄表過程中，只需要點擊抄表軟件各功能按紐即可通過JZX813B中心協調器下發遠傳命令自動完成抄表、閥控任務。

       B、路由層：路由層由JZX813A模塊組成。JZX813A路由器是一個數據上傳、下發的中轉站，是整個無線抄表系統中的路由中繼部分，其最高路由級數可達5級。這種多級跳傳的傳輸模式，大大提高了抄表距離和穩定性。同時路由層JZX813A在沒有通信情況下會自動休眠，電流為5UA。路由層同時具有類市場上采集器的功能。

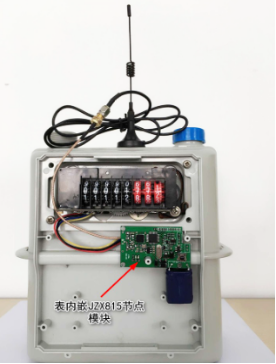

       C、表端節點：表端通訊部分由JZX815節點終端模塊完成。JZX815節點模塊，是直接與表進行連接（外掛或內嵌）的無線通訊模塊，是整個抄表系統通訊的終端，同時支持路由抄表和點對點抄表方式。

        節點終端低功耗設計，采用節能休眠控制功能，平時處于休眠狀態，休眠電流為3UA，抄表時喚醒。為達到節能效果最大化，節點僅做終端通訊，節點與節點間不具備路由功能。節點模塊與表具共用一個大容量鋰電池供電，使用壽命大于8年。

        節點可以對氣表的當前數據，電池電壓、閥門狀態等參數進行實時監測并預警，及對閥門開關的遠程控制。節點自身配有一個儲能電容，用戶在斷電情況下，儲能電容可以維持整個表裝備工作5天。安全可靠。節點里嵌入表專用645規約協議。節點采用零參數設置，用戶直接使用，無需考慮復雜通信協議。

        施工簡單、無線表安裝和普通表安裝一致，解決了布線難、施工難、入戶難等現場問題。

五、JZX815節點終端模塊功耗計算

使用壽命＝電池容量÷【（搜索前導碼時間/喚醒周期）×接收電流＋休眠電流】

        市面上專用水、氣表電池是3.6V/3.6AH 鋰電池，JZX815模塊接收電流為13mA，休眠電流3uA，喚醒周期為1.8秒，那么電池使用壽命是：

使用壽命＝3600Mah÷【2ms÷（2ms＋1800ms）×13mA＋0.003mA】

        ≈206896H

        ≈23年

       考慮到電池自放電，以及不同電流下的容量差異，溫度的自然變化等功耗和每月幾次的使用情況，1節3.6V/3.6AH ER18505鋰電池正常情況下均有超過10年的使用壽命。

       根據以上計算及JZX815模塊的省電通訊方式可以得出，其容量的消耗主要取決于模塊喚醒、休眠周期、模塊數據通訊的次數，以及用戶數據包的長度。因此，模塊容量的消耗是可控的。

六、無線抄表系統特點

 JZX81系列無線燃?xì)獗砑到y(tǒng)特點如下：

     * 低功耗，采用周期喚醒設計，休眠狀態下電流達到3uA，超低功耗的設計，極大地滿足了國家對無線燃?xì)獗淼囊髽?biāo)準；

     * 抄表速度快，采用批量抄表模式，相比傳統一對一的抄表模式更省時、省電；

     * 安裝操作簡單，模塊內嵌表通信協議DL/T645—07/97規約，無需用戶另外開發協議標準，模塊接到表上就能正常通訊；

     * 安全可靠，模塊自帶電源儲備電容，當抄表中心遠程檢測到電池電壓到達正常工作截止電壓時，啟用儲備電容供電，此設計確保了電池沒電時還能成功遠程關閥操作。當用戶更換完電池，按一下模塊控制按鈕，一定時間內通知抄表中心遠程開閥操作。
